英国进口M5-C3高性能超声波测厚仪

英国进口M5-C3高性能超声波测厚仪

  • 分辨率0.01mm

凭借优异的技术、创新能力和优质的产品和服务而享誉全球的高性能超声波测厚仪。 可穿过最高20mm的镀层进行准确测试。 高度防水、防摔设计,通过百分比对耦合程度进行精准判断,应对各种恶劣工作环境。 双显示屏显示,手戴测试时更方便观察测试数值。 高分辨率0.01mm测试。可保存测试结果并连接电脑传输数据。

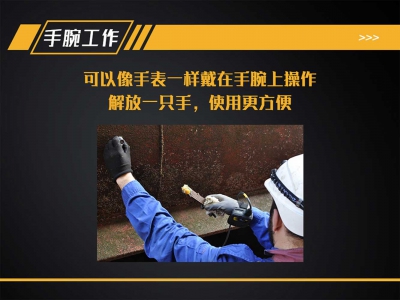

1、手腕工作:可以像手表一样戴在手腕上操作,解放一只手,使用更方便;

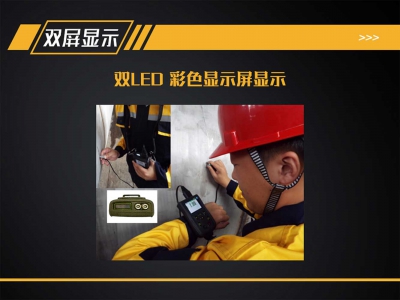

2、双显示屏显示:LED彩色显示屏;

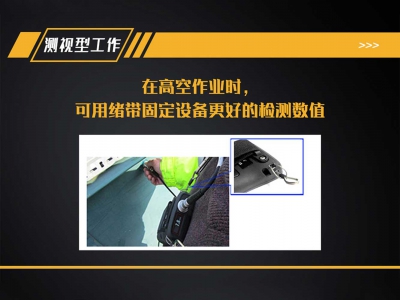

3、测视型工作:在高空作业时,可用绪带固定设备更好的检测数值;

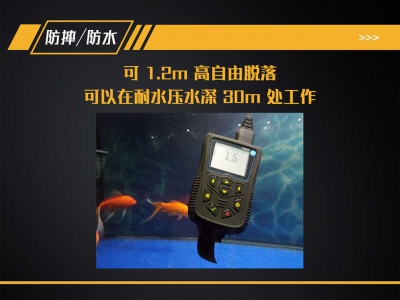

4、防摔、防水:可1.2m高自由脱落,可以在耐水压水深30m处工作;


5、中文显示:全中文界面显示操作;


6、自动调节屏幕亮度:根据现场光照强度像手机一样自动调节屏幕亮度;


7、快捷键操作:操作按键分布合理,更人性化设计,按键操作简单易懂;


8、一次回波检测:常规测量模式,适用于被测工件表面无涂镀层腐蚀比较严重的金属测厚(一次回波模式是默认的测量设置,如果回波至回波失效,也可以用来测试严重腐蚀金属,它只需要第一个回波就可以进行测量,它几乎适合所有的材料和条件);


9、两次回波检测模式:用于被测工件有涂镀层,无需去掉表面的漆层和涂层进行测厚(仅限于M5-C3+PRO、M5-C3-ME,只能在薄涂层表面上使用);

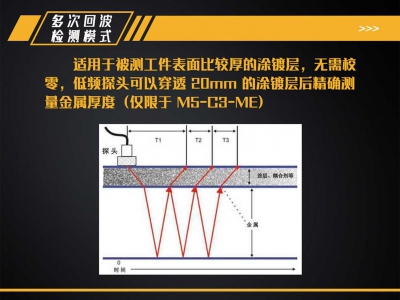

10、多次回波检测模式:适用于被测工件表面比较厚的涂镀层,无需校零,低频探头可以穿透20mm的涂镀层后精确测量金属厚度(仅限于M5-C3-ME);

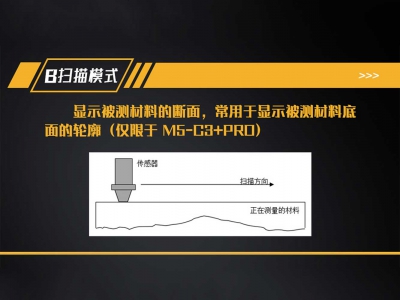

11、B扫描模式:显示被测材料的断面,常用于显示被测材料底面的轮廓(仅限于M5-C3+PRO);

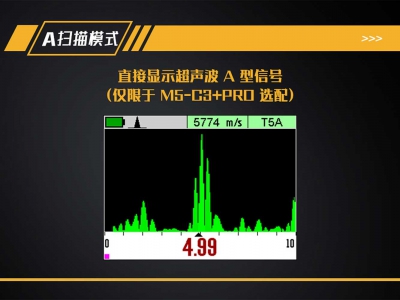

12、A扫描模式:直接显示超声波A型信号(仅限于M5-C3+PRO选配);


13、震动报警提示:每测量一个稳定的数值时都有震动提示;

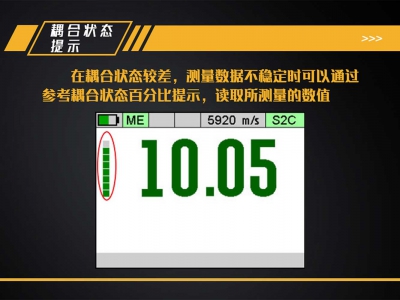

14、耦合状态提示:在耦合状态较差,测量数据不稳定时可以通过参考耦合状态百分比提示,读取所测量的数值;


15、自动识别探头:可自动识别不同型号的探头型号;

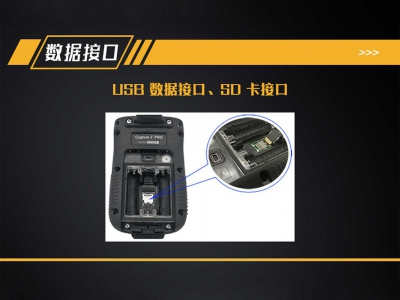

16、数据接口:USB数据接口、SD卡接口;


17、程序升级:主机操作程序有最新版本时,仪器可以连接电脑自动更新操作程序。



1、声速范围:1999-9999m/s;


2、测量范围:1mm—250mm(取决探头);


3、精确度:±(0.5%H)+0.05mm;


4、穿透涂层厚度:20 mm(C3-ME),1mm—2 mm(C3+Pro);


5、分辨率:0.1mm/0.01mm;


6、单位:mm/in;


7、电源:3节1.5V碱性电池;


8、电池寿命:≥9小时;


9、重量:<280g。

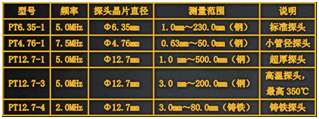

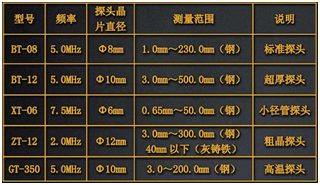

可选探头

探头

型号

介绍

频率

直径

测量范围

测量

管径

适用

机型

单重

回波

多重

回波

S2C

适用被测工件表面比较厚的涂镀层。

2.25MHZ

13mm

——

3mm

250mm

≥35mm

C3-ME

S2D

适用于严重腐蚀测量时测量使用探头。

2.25MHZ

19mm

——

3mm

250mm

——

C3-ME

S5A

小径管探头,适用于φ≥25mm管径的壁厚测量。

5MHZ

6mm

——

1mm

50mm

≥25mm

C3-ME

S5C

适用于较薄的工件测量

5MHZ

13mm

——

1mm

50mm

≥35mm

C3-ME

S3C

适用于起于2mm内部有腐蚀的测厚

3.5MHZ

13mm

——

2mm

150mm

≥35mm

C3-ME

T2C

适用于多种材料铸造金属、塑料及符合材料等。

2MHZ

13mm

2.5mm

200mm

5mm

50mm

≥35mm

C3+

C3+PRO

T5B

适用于被测工件表面有涂层、腐蚀测厚。

5MHZ

8mm

1mm

200mm

3mm

50mm

——

C3+

C3+PRO

T7A

小径管探头,适用于φ≥12mm管径的壁厚测量。

7.5MHZ

5mm

0.8mm

150mm

3mm

25mm

≥12mm

C3+

C3+PRO

T5A

通用型单重波探头,适用腐蚀测厚。

5MHZ

6mm

1mm

150mm

3mm

50mm

≥15mm

C3+

C3+PRO

D790

适用于高温时测厚,最高500℃。

5MHZ

11mm

1mm

200mm

——

≥15mm

C3+

C3+PRO

配置清单:
1. 配有扶手带的主机
2. 操作手册(侧面口袋)
3. 颈带(侧面口袋)
4. 超声波探头和探头线
5. 超声波耦合凝胶
6. USB引线
7. 三节五号电池
8. 阶梯试块,4阶(2.5,5,10,20mm)


●  突破性功能:可隔着最大20mm的非导电性镀层进行测厚工作。

●  可应用于测量硬质材料的厚度,如:钢铁、不锈钢、铝、铜、铬合金等金属材料,及塑料、橡胶、陶瓷、玻璃等非金属。

●  对生产设备中各种管道和压力容器进行监测,检测它们在使用过程中受腐蚀后的减薄程度。

●  该仪器广泛应用于石油、化工、电力、锅炉、冶金、造船、航空、航天等各个领域。


技术支持1:0592-3195306 / 18060926989
联 系 人:练经理


技术支持2:0592-3195308 / 18050108768

联 系 人:彭经理



厦门天研仪器超声波测厚仪主要参数对比

   项目

型号

测量范围(mm)

最大

分辨率

耦合状态提示

防水、防摔

穿透镀层

屏幕

多样显示

英国进口M5-C3

1.0-250mm

0.01mm

精准百分比提示

1.2m高防摔,耐水压水深30m

可穿透20mm的涂镀层后测试

双彩屏图形显示

可图形显示被测材料断面和超声波A型信号

TY500

0.63-500mm

0.01mm

信号强度条提示

六键防水防油

单色单屏

TY300

0.63-500mm

0.01mm

信号强度条提示

单色单屏

TY200

0.75-300mm

0.01mm

图形简易提示

单色单屏

TY100

0.8-300mm

0.1mm

图形简易提示

单色单屏

TY390

0.65-500mm

0.01mm

信号强度条提示

单色单屏

个别参数解释

一、分辨率

TY100以外的仪器都能精确测试到小数点后两位,以符合最新标准精度。

二、耦合状态提示

耦合状态指的是与材料接触完好与否的状态,与材料的耦合状态越好测试数据就越精准。M5-C3TY500TY300的仪器都能精准的显示耦合程度,已确保测试数据的精准度。

三、穿透镀层

M5-C3可通过更换不同的探头达到最大穿透20mm涂镀层进行准确测厚,无需校零。这也是M5-C3和国内其他测厚仪最大的区别。

四、多样显示

M5-C3带有B扫描模式,可显示被测材料的断面,常用于显示被测材料底面的轮廓,以便于判断被测材料厚度是否可信。另带有A扫描模式,可直接显示超声波A型信号,通过图形信号显示可判断测试结果是否可靠准确。


 五、数据处理

M5-C3可通过内置SD卡进行大量的数据存储,并可以通过USB数据接口连接电脑进行数据传输。还可通过连接电脑自动更新操作程序。TY200可内部存储1000组数据,通过选配功能也可以连接电脑进行数据传输整理。

六、产品尺寸

所有型号都能戴在手腕上进行工作,TY500尺寸为116mm*63.5mm*31mmTY100/200/300尺寸为150mm*73.5mm*31mm。而手腕式超声波测厚仪TY390尺寸仅为97mm*63mm*27mm,因此更适合戴在手腕上进行简易测试。

七、测试探头

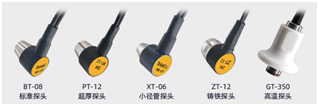

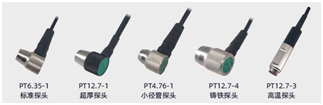

为了适应客户的测试要求,根据被测材料大小、种类我们准备了各种相对应的探头,详细请咨询各区域经理。
