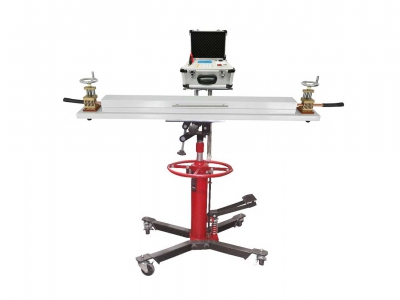

该产品由一个液压的托架架起设备,可用于在绞线机现场提升或降低托架,并且在夹具钳口松脱后自由移动。这是个理想的工具,用于现场导体的精确测量。具体在线方案请于技术人员联系探讨。
● 仅按一次测量健,系统自动根据温度的变化趋势,在最佳测试时间段(约几分钟)完成您所需要的测量结果(数据),并声光报警输出。
● 大屏幕、大字体,可同时显示电缆电阻、米电阻、公里电阻、电缆温度、测试电流、温度补偿系数等辅助参数,非常直观。
● 主机内置有数据存储器,可以记录保存1000组测量数据及参数,并且自带打印机打印结果,并可连接上位计算机生成完整报告。
● 该系统能够在生产线上直接进行电缆电阻等参数的测量,及时掌握电缆质量,调整生成工艺,避免破坏性抽样检测造成不必要的报废和浪费。
● 测试系统及夹具均放置在台车中,方便移动测量。
● 测试夹具自带三支温度传感器,系统能自动根据线缆的测量温度进行温度补偿(修正到20℃时的电缆米电阻)。
● 测试夹具带有保温装置,无需等被测电缆温度完全平衡后测量,大大缩短了生产线暂停时间。
1. 主机
参数值 项目名称 | 电阻 |
测量范围 | 0.01µΩ~150Ω |
分辨率 | 0.01µΩ(I=10A) |
精度 | 20µΩ~150Ω:±0.15% |
温度测量 | 0℃~+65℃ 精度±0.1℃ |
仪器内部恒流电流 | 16µA档~10A档(依据测量要求仪器自动选择) |
线缆测试夹具 | 配套带有多个温度传感器和保温系统的专用夹具 |
自动温度补偿 | 测量值自动补偿为20℃时数值 |
线缆测量项目 | 导体电阻R、单位长度电阻RL(米电阻)、公里电阻 |
打印输出数据 | 日期、时间、温度修正系数α、导线规格、导体和线缆的各项测量数值 |
正常工作环境 | 温度0℃~+50℃ 相对湿度0~80% |
显示 | 大屏幕液晶,可同时显示多项测量参数,带背光 |
供电 | 220VAC±10%,50~60Hz;功率160W 或12V/10A充电锂电池 |
内部存储器 | 可保存1000组测量数据 |
PC机通讯方式 | RS232串口 |
主机尺寸 | 350mm(W)*260mm(H)*200mm(D) |
主机外壳 | 铝合金外壳 |
包装及防护 | 主机、测试夹具、通讯电缆、校正电阻、操作手册及光盘、嵌入式打印机、充电器、四端电阻测试线夹、温度传感器(外置) |
2. 夹具
● 测量范围:最大φ45mm或截面积1600mm²
● 夹具上温度传感器范围:-10℃~﹢65℃ 精度0.1℃
● 尺寸:1600mm*350*250mm
● 夹具上含有三支分布均匀的温度传感器
● 夹具具有保温装置
● 在线电线电缆米电阻测量
● 在线铜杆、铜棒米电阻测量
